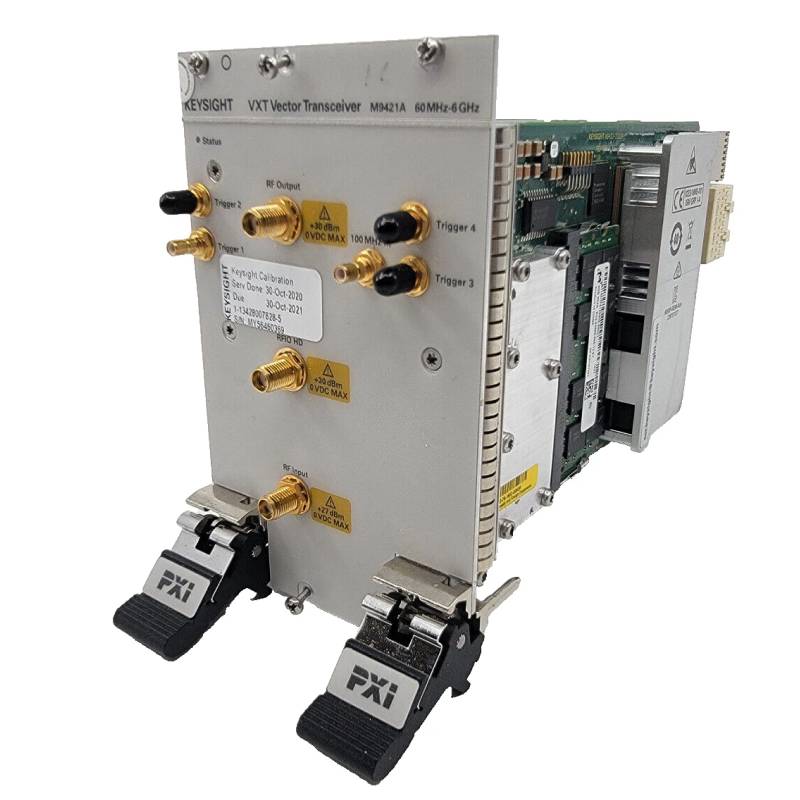

Векторный приёмопередатчик VXT Keysight M9421A-506 PXIe (от 60 МГц до 6 ГГц) (демонстрационный)

Векторный приёмопередатчик Keysight M9421A-506 представляет собой современный модульный прибор, предназначенный для генерации и анализа радиочастотных сигналов в составе платформы PXIe. Он объединяет в себе функции источника и анализатора сигналов, что делает его удобным решением для комплексного тестирования систем беспроводной связи, радиолокационных устройств и широкого спектра приложений, где требуется высокая точность и надёжность.

В режиме генерации сигналов устройство охватывает диапазон частот от 60 МГц до 6 ГГц, что обеспечивает совместимость с большинством современных стандартов связи и позволяет работать как с низкочастотными, так и с высокочастотными сигналами. Ширина полосы модуляции по каналу I/Q достигает 160 МГц, благодаря чему приёмопередатчик подходит для исследования широкополосных технологий, включая LTE и W-CDMA. Фазовый шум при частоте 900 МГц и отстройке 10 кГц составляет –112 дБн/Гц, что гарантирует низкий уровень паразитных составляющих и высокую стабильность создаваемых сигналов. Точность установки уровня выходного сигнала достигает ±0,20 дБ при частоте 1 ГГц, что критически важно для калиброванных измерений. Диапазон выходной мощности от –120 до +25 дБм даёт широкие возможности при проведении как лабораторных исследований, так и нагрузочных испытаний. Характеристика по утечке мощности в соседний канал достигает –65/–70 дБн, что подтверждает пригодность прибора для тестирования стандартов мобильной связи с высокими требованиями к спектральной чистоте.

В части анализа сигналов прибор работает в частотном диапазоне от 60 МГц до 3,8 ГГц, что перекрывает большую часть востребованных диапазонов беспроводных систем. Полоса анализа также составляет 160 МГц, что позволяет проводить измерения даже для сложных широкополосных модуляций. Фазовый шум на уровне –111 дБн/Гц при 900 МГц и смещении 10 кГц демонстрирует высокую чувствительность приёмника и минимальное искажение спектра исследуемых сигналов. Погрешность измерения уровня сигнала сохраняется в пределах ±0,20 дБ, обеспечивая уверенность в достоверности результатов. Важной характеристикой является остаточный модуль вектора ошибки, не превышающий 0,8/0,85% для сигналов LTE/W-CDMA, что делает прибор эффективным инструментом при тестировании качества цифровой модуляции. Показатели по утечке мощности в соседний канал –60/–65 дБн также подтверждают высокую точность анализа и возможность применения устройства для сертификационных испытаний.

Приёмопередатчик Keysight M9421A-506 полностью совместим со слотами PXIe Hybrid и PXIe, что обеспечивает его интеграцию в гибкие измерительные системы. Использование единого модуля для генерации и анализа позволяет существенно экономить пространство, упрощает архитектуру тестовой установки и снижает затраты на оборудование. Такое решение оптимально для разработчиков и исследователей, работающих в области современных радиотехнологий, которым необходимы высокая точность, широкий диапазон рабочих частот и стабильность измерений.
