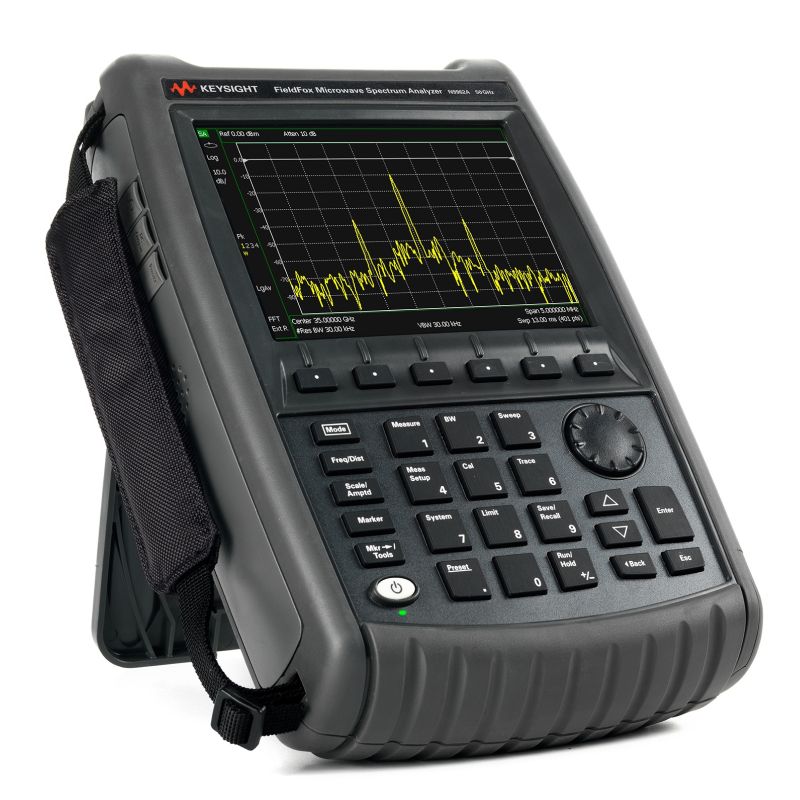

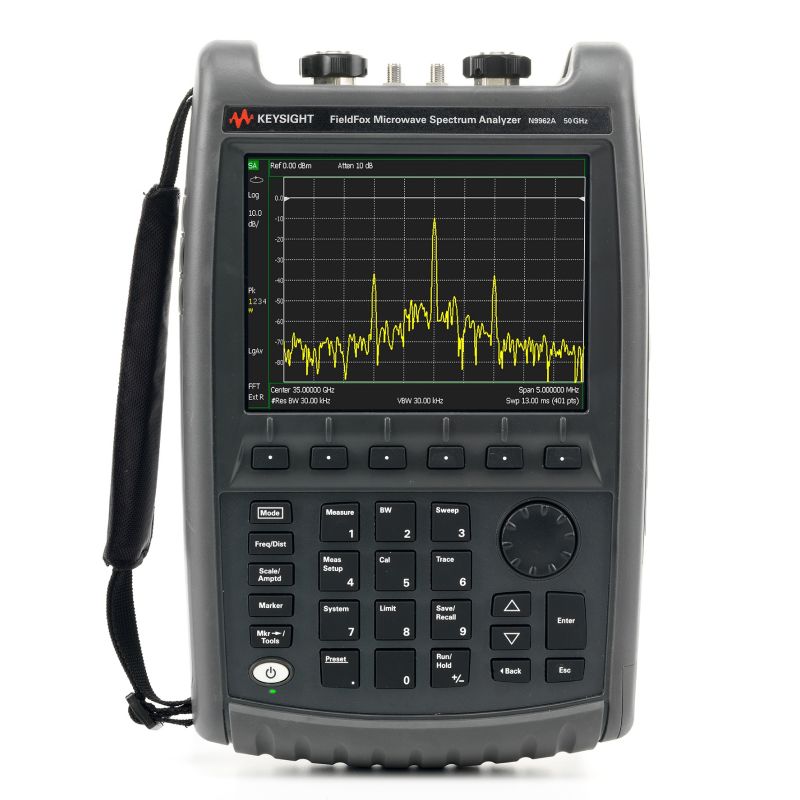

Портативный СВЧ-анализатор спектра Keysight FieldFox N9962A (от 9 кГц до 32 ГГц)

Портативный СВЧ-анализатор спектра Keysight FieldFox N9962A представляет собой высокотехнологичное решение, разработанное для специалистов, работающих в условиях полевой эксплуатации, где требуется сочетание лабораторной точности и мобильности. Устройство зарегистрировано в Госреестре средств измерений под номером 70878-18, что подтверждает его соответствие российским метрологическим стандартам и пригодность для официальных измерений. Благодаря своей универсальности и широкому набору функций, FieldFox N9962A находит применение в самых разных сферах — от телекоммуникаций и аэрокосмической промышленности до военных и научно-исследовательских задач.

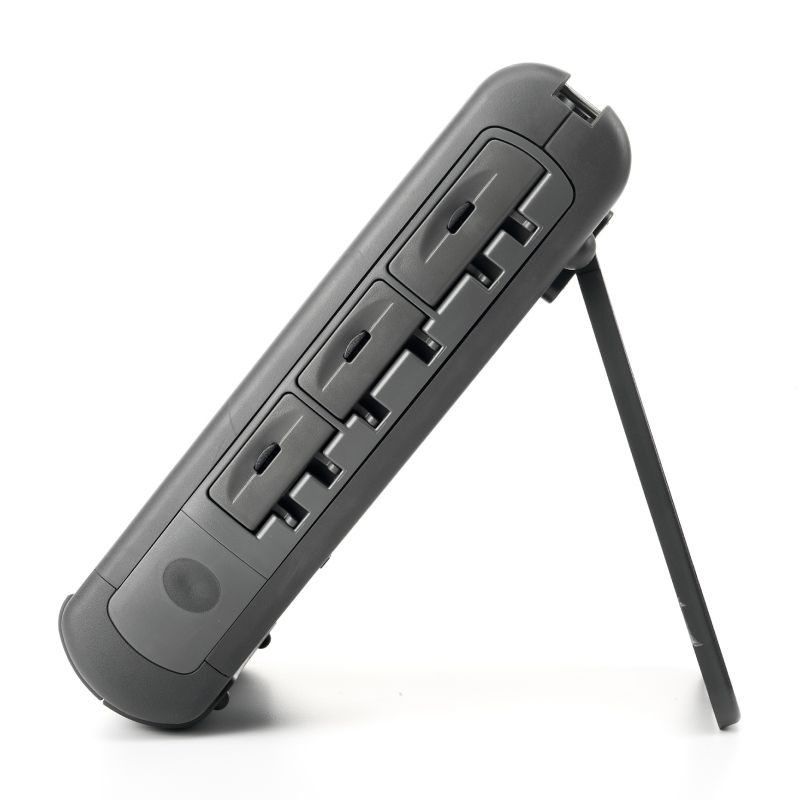

Основной особенностью прибора является его портативный форм-фактор, что позволяет использовать его в удалённых местах, на высотных сооружениях, в полевых условиях или на борту транспортных средств. Несмотря на компактные размеры, анализатор обладает мощными характеристиками, включая максимальную рабочую частоту до 50 ГГц, что открывает возможности для работы с современными системами связи, включая 5G, спутниковые каналы и радиорелейные линии. Начальная частота спектрального анализа начинается с отметки 5 кГц, обеспечивая охват широкого диапазона сигналов — от низкочастотных до миллиметровых волн.

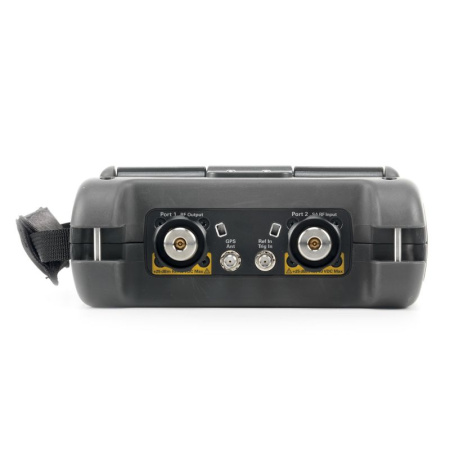

Анализатор оснащён двумя встроенными портами, что позволяет проводить как однопортовые, так и двухпортовые измерения без необходимости подключения внешних переключателей или дополнительных модулей. Это особенно полезно при анализе параметров передачи и отражения в антенных системах, фильтрах, усилителях и других компонентах ВЧ-трактов. Общая точность амплитуды составляет ±0,3 дБ, что является исключительно высоким показателем для портативного устройства и обеспечивает достоверность измерений даже в сложных условиях.

Одним из ключевых преимуществ FieldFox N9962A является наличие функций расширенного анализа спектра. Встроенный анализатор спектра поддерживает режим реального времени, позволяющий выявлять кратковременные и скрытые сигналы, которые могут быть упущены при традиционном сканировании. Это особенно важно при поиске помех, анализе спорадических излучений или при работе в плотно загруженном эфире. Также доступны специализированные измерения коэффициента шума, что делает прибор незаменимым при тестировании малошумящих усилителей и приёмных устройств. Встроенный измеритель мощности позволяет проводить точные замеры как непрерывных, так и импульсных сигналов, в том числе с использованием внешних USB-датчиков, поддерживающих смещение частоты, CW-режим и свипирование.

Прибор поддерживает анализ передачи расширенного диапазона (ERTA), что позволяет проводить измерения в условиях слабого сигнала с высокой чувствительностью. Уровень собственных шумов анализатора (DANL) на частоте 1 ГГц достигает впечатляющего значения -159 дБм, что обеспечивает возможность обнаружения даже самых слабых сигналов на фоне шумов. Фазовый шум, являющийся критическим параметром при работе с цифровыми модуляциями и фазочувствительными системами, также находится на высоком уровне: при смещении 1 МГц он составляет -113 дБс/Гц, при 10 кГц — -111 дБс/Гц, а при 30 кГц — -108 дБс/Гц. Эти параметры позволяют уверенно работать с такими стандартами, как LTE FDD и 5GTF, особенно в режиме Over-The-Air, когда анализ производится без физического подключения к тестируемому устройству.

Для удобства диагностики и настройки радиосистем доступны приложения по настройке и прослушиванию AM/FM-сигналов, что полезно при проверке вещательных станций или аналоговых каналов. Измерение напряжённости поля помогает оценить уровень сигнала в эфире, что важно при планировании покрытия или поиске зон слабого приёма. Программное обеспечение 89600 VSA, совместимое с анализатором, предоставляет расширенные возможности по демодуляции и анализу сложных цифровых сигналов, включая векторный анализ и построение созвездий.

Полоса пропускания анализатора составляет 10 МГц, что достаточно для большинства задач в области мобильной связи и радиомониторинга. Стандартный аттенюатор с диапазоном 30 дБ и шагом 5 дБ позволяет гибко настраивать уровень входного сигнала, предотвращая перегрузку входных цепей. Выходная мощность генератора может достигать 4 дБм, что даёт возможность проводить активные измерения, такие как проверка линейности усилителей или калибровка антенн. Показатель перехвата третьего порядка (TOI) на частоте 1 ГГц равен +13 дБм, что свидетельствует о высокой линейности прибора и его способности точно измерять слабые сигналы в присутствии сильных помех.

FieldFox N9962A поддерживает программное управление через SCPI-команды, что позволяет интегрировать его в автоматизированные измерительные комплексы и системы дистанционного мониторинга. Также доступна функция построения спектрограммы — визуального представления спектра во времени, что помогает анализировать динамику изменения сигналов. Функция отклика на стимул позволяет проводить частотный анализ систем, реагирующих на внешние воздействия, что полезно при исследовании резонансных структур или фильтров.

Таким образом, Keysight FieldFox N9962A — это не просто портативный анализатор спектра, а многофункциональная измерительная платформа, сочетающая в себе точность, надёжность и широкий набор инструментов для решения сложных задач в полевых условиях. Его применение оправдано как при монтаже и обслуживании телекоммуникационных сетей, так и при проведении научных исследований, военных операциях и экстренных работах, где требуются быстрые, точные и автономные измерения.
