Госреестр СИ: 60115-15

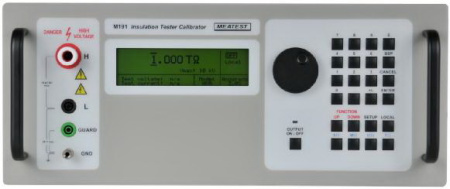

Модель M-191 отвечает всем требованиям калибровки современного тестера изоляции. Основой прибора являются декады высокого сопротивления и напряжения, что позволяет проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного испытуемым устройством. Прибор имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Кроме того, калибратор позволяет проверять функцию таймера испытуемых устройств.
Модель M-191 отвечает всем требованиям калибровки современного тестера изоляции. Основой прибора являются декады высокого сопротивления и напряжения, что позволяет проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного испытуемым устройством. Прибор имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Кроме того, калибратор позволяет проверять функцию таймера испытуемых устройств.
Особенности:
- Программируемый магазин высокого напряжения и сопротивления.
- Диапазон сопротивления от 10 кОм до 1 ТОм.
- Диапазон испытательного напряжения до 10 кВ.
- Работа с заземленным или плавающим потенциалом.
- Встроенный вольтметр высокого напряжения.
- Функция SHORT для испытания устройства на ток короткого замыкания.
- Специальная функция для тестирования функции таймера испытуемого устройства.
- Проверка коэффициента диэлектрической абсорбции и измерение показателей поляризации.
- Легкая повторная калибровка с использованием клавиатуры на передней панели.
- Интерфейс GPIB и RS-232.
- Сетевой шнур
- Руководство по эксплуатации, CD
- Опция 191-10 — Тестовый провод 1000 В пост. ток (черный)
- Опция 191-11 — Тестовый провод 5000 В пост. ток (красный)
- Опция 191-12 — Провод заземления (зеленый)
- Протокол заводской калибровки
- Запасной предохранитель
- Кабель RS-232
| Точность в режиме прямого заземления (G) и плавающего заземления (F) | |||||||
| Диапазон сопротивления | Точность в режиме G* | Точность в режиме F* | Макс. испытат. напряжение, В | Типичная зависимость напряжения, ppm/В | Погрешность испытательного напряжения | Диапазон испытат. тока | Погрешность испытательного тока |
| 10,00–99,99 кОм | 0,2% | 0,2% | 65 | <0,05 | 0,5% +10 В | 10 мА | 0,7% +100 мA |
| 100,0–999,9 кОм | 0,1% | 0,1% | 315 | <0,05 | 0,5% +10 В | 2,5 мА | 0,7% +10 мA |
| 1,000–9,999 MОм | 0,1% | 0,1% | 1250 | <0,05 | 0,5% +10 В | 1 мА | 0,7% +1 мA |
| 10,00–99,99 MОм | 0,1% | 0,1% | 5000 | <0,05 | 0,5% +10 В | 500 мкА | 0,7% +100 нA |
| 100,0–499,9 MОм | 0,2% | 0,2% | 10000 | <0,05 | 0,5% +10 В | 100 мкА | 0,7% +20 нA |
| 500,0–999,9 MОм | 0,2% | 0,2% | 10000 | <0,07 | 0,5% +10 В | 20 мкА | 1% +10 нA |
| 1,000–9,999 ГОм | 0,5% | 0,5% | 10000 | <0,15 | 0,5% +10 В | 10 мкА | 1,5% +1 нA |
| 10,00–19,99 ГОм | 1,0% | 1,0% | 10000 | <0,15 | 0,5% +10 В | 1 мкА | 1,5% +500 пA |
| 20,00–99,99 ГОм | 1,0% | 2,0% | 10000 | <0,20 | 0,5% +10 В | 500 нА | 2% +100 пA |
| 100,0–299,9 ГОм | 2,0% | 3,0% | 10000 | <0,20 | 0,5% +10 В | 100 нА | 5% +20 пA |
| 299,9–1000 ГОм | 5,0% | 6,0% | 10000 | <0,20 | N/A** | N/A** | N/A** |
| Диапазон испытательного напряжения | 10 000 В DC + 5% сверх диапазона | ||||||
| Максимально длительно приложенное напряжение | 3000 В DC (без отсоединения выводных клемм) | ||||||
| Индикация испытательного напряжения | 4-разрядный измеритель с диапазоном до 10 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
| Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
| Индикация испытательного тока | 4-разрядный измеритель в диапазоне от 0,01 пА до 99,99 мА постоянного тока | ||||||
| Максимально безопасное напряжение постоянного тока между клеммами H и L | 11 000 В DC | ||||||
| Максимально безопасное напряжение постоянного тока между клеммами L и GND (заземления) | 15 В DC | ||||||
| Функция SHORT для проверки тока короткого замыкания | |||||||
| Диапазон тока | 0–5 мА постоянного тока | ||||||
| Сопротивление на входе | 2700 Ом (ном.) | ||||||
| Погрешность испытательного тока КЗ | 0,2% + 5 мкА | ||||||
| Функция TIMER, проверка функций таймера | |||||||
| Диапазон таймера | 1–9999 с | ||||||
| Погрешность таймера | (0,3+0,0001 t) с, где t — истекшее время | ||||||
| Пороговое напряжение | |||||||
| Максимальное испытательное напряжение | 10 000 В DC + 5% сверх диапазона | ||||||
| Сопротивление на выходе | 100 МОм | ||||||
| Указание испытательного напряжения | от 0 до 10 000 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
| Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
| Функция удержания максимального испытательного напряжения | до 11 кВ DC | ||||||
| Функция PSP, программируемое модулирование параметров поляризации | |||||||
| Количество позиций переключения | 4 | ||||||
| Применимый диапазон сопротивления | от 10,00 MОм до 100,00 ГОм | ||||||
| Максимально допустимое испытательное напряжение: | 3000 В DC | ||||||
| Максимальный период установки | 9999 с | ||||||
| Функция DPP, диэлектрические и поляризационные параметры | |||||||
| Применимый диапазон сопротивления: | от 10,00 MОм до 100,00 ГОм | ||||||
| Максимально допустимое испытательное напряжение: | 3000 В DC | ||||||
| Максимальный период установки | 9999 с | ||||||
| Предварительно заданные параметры | индекс поляризации (PI) | ||||||
| Функция HVC, электрическая емкость высокого напряжения | |||||||
| Диапазон емкости | 10, 50, 100 нФ (фиксированные значения) | ||||||
| Допуск | ±10% | ||||||
| Погрешность калибровки | 0,3% + 200 пФ | ||||||
| Максимальное испытательное напряжение | 5000 В DC + 5% сверх диапазона | ||||||
| Указание испытательного напряжения | 0–5000 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
| Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
| Общие характеристики | |||||||
| Время нагревания | 15 мин | ||||||
| Рабочая температура | (23±10) °C, относительная влажность <70% | ||||||
| Приведенная температура | (23±2) °C | ||||||
| Относительная влажность | <50% для диапазона сопротивления от 10 кОм до 1000 ГОм | ||||||
| <70% для диапазона сопротивления от 10 кОм до 10 ГОм | |||||||
| Температурный коэффициент |
Неопределенность дополнительного сопротивления в связи с температурным коэффициентом для наружной температуры (Tcal±2) °C: от +13 до +33 °C доп. 0,1 указанная точность /°C при номинальной температуре |
||||||
| Коэффициент влажности |
Дополнительная неопределенность в связи с тем, что коэффициент влажности находится в диапазоне от 50 до 70% относительной влажности, составляет: 0,15 указанная точность/% относительной влажности для диапазона от 10,00 ГОм до 1000,0 ТОм 0,05 указанная точность/% относительной влажности для диапазона от 100,0 ГОм до 9,99 ТОм 0,02 указанная точность/% относительной влажности для диапазона от 10,0 ГОм до 99,99 ТОм |
||||||
| Температуры хранения | –10…+55 °C | ||||||
| Габаритные размеры (Ш В Г) | 450 430 150 мм | ||||||
| Вес нетто | 12 кг | ||||||
| Питание | 110/115/120/125–220/230 В, 50/60 Гц | ||||||
| Номинальная потребляемая мощность | 40 В•А | ||||||
| Класс безопасности | I в соответствии с EN 1010-1 | ||||||
