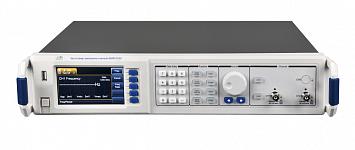

Частотомер АКИП-5103 представляет собой передовое устройство, разработанное для выполнения точных и разнообразных измерений частоты в радиоэлектронике и связи. С его помощью специалисты могут проводить анализ сигналов с высокой степенью точности и эффективности.
Двухканальная конструкция частотомера позволяет одновременно отслеживать два независимых сигнала или сравнивать параметры одного сигнала в различных точках. Это особенно полезно при диагностике сложных систем и проведении многозадачных измерений. Диапазон частот от 1 мГц до 200 МГц делает АКИП-5103 идеальным инструментом для работы с большинством радиочастотных приложений, от низких до высоких частот. Это обеспечивает гибкость и применимость устройства в широком спектре исследований и проектов. Статистические функции частотомера, такие как расчет среднего, минимума, максимума, относительных значений в PPM, стандартного отклонения и девиации Аллана, предоставляют полный набор инструментов для комплексного анализа частотных характеристик. Эти функции позволяют пользователям глубоко понимать стабильность и производительность измеряемых систем.
Внутренняя память на 50 профилей настроек дает возможность сохранять и быстро вызывать конфигурации для различных типов измерений, что значительно ускоряет процесс работы и повышает эффективность. Цветной графический TFT-дисплей с диагональю 11 см обеспечивает четкое и яркое отображение результатов измерений, графиков и статистики, делая интерфейс удобным и интуитивно понятным для пользователя. Погрешность измерений в ±1x10^-7 подчеркивает высокую точность устройства, что критически важно для задач, требующих максимальной точности и надежности. Интерфейсы LAN, RS-232 и GPIB обеспечивают удобное подключение к различным устройствам и сетям, позволяя интегрировать частотомер в сложные измерительные системы и автоматизированные рабочие станции.
АКИП-5103 является мощным инструментом для профессионалов, которые стремятся к точности и эффективности в своей работе, предоставляя широкий спектр функций для удовлетворения самых требовательных измерительных задач.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Мин. частота (Гц)
|
0.001 |
|
Макс. частота (МГц)
|
200 |
|
Частотный диапазон
|
1 мГц ... 200 МГц |
|
Опорный генератор
|
±5×10⁻⁷ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
50 мВскз |
|
Интерфейс
|
LAN, RS-232, GPIB |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов, Напряжение (пик-пик/мин./макс.) |
- Частотомер АКИП-5103
- Шнур питания
- Соединительный кабель
| Диапазон частот | 1 мГц … 200 МГц (макс. разрешение 1 мкГц) | ||||
| Канал 2 | |||||
| Диапазон частот | 1 мГц … 200 МГц (макс. разрешение 1 мкГц) | ||||
| Параметры входа (КАН1/ КАН2) | |||||
| Динамический диапазон | 50 мВскз … 1 В скз (синусоид.); 150 мВ…4,5 Впик-пик (прямоуг./ имп.) | ||||
| Уровень повреждения 50 Ом | 5 Вскз (DC… 200 МГц) | ||||
| Уровень повреждения 1 МОм | 350 В dc+ас пик. (f =0…3,5 кГц); 350…5В Вскз (линейно убывает в диап. f =3,5..100 кГц); 5 Вскз (f> 100 кГц) | ||||
| Аттенюатор | х1/ х10 (измерение Uвх. и ослабление уровня схемы запуска) | ||||
| Связь по входу | AC или DC (открытый или закрытый вход) | ||||
| Импеданс | 1 МОм/ 35 пФ или 50 Ом | ||||
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | ||||
| Функции измерений (КАН1/КАН2) | |||||
| Врем. интервалы | 1 нс … 104 с | ||||
| Период | 5 нс … 1000 с | ||||
| Разрешение | 25 пс | ||||
| Коэффициент заполнения | 1…99% | ||||
| Счет импульсов | 0 … 1013, (ручной/ авто, разрешение 1 имп.) | ||||
| Фазовый сдвиг | 1° … +359° (в диапазоне 1 мГц…100 МГц) | ||||
| Отношение частот | 0,00001 – 999.999 | ||||
| Входное напряжение | -5,000 В … +5,000 В, разрешение 1 мВ (пик-пик/ мин/ макс) | ||||
| Время счета (f, T) | 1 мкс …1000с + вр. счета внеш. запуска (TTL, дл. ≥50 нс, полож. полярности) | ||||
| Статистика | |||||
| Измерение частоты | Среднее, минимум, максимум, однокр. относительное отклонение (PPM), СКО, девиация Аллана | ||||
| Диапазон индикации | 2…1.000.000 | ||||
| Вольтметр (DVM1/ DVM2) | |||||
| Пределы измерений | 2В/ 20 В, ручной /авто (± 1,999…± 19,99/ пост.) | ||||
| Погрешность измерений | ± 0,6% | ||||
| Импеданс | 1 МОм | ||||
| Скорость измерений | 10 мс | ||||
| Общие характеристики | |||||
| Погрешность ОГ | ± 1×10-7 за год (стандартно); f=10 МГц | ||||
| Разрядность индикатора | 11 разрядов (1 сек) | ||||
| Память | 50 профилей настроек (запись/ вызов) | ||||
| Интерфейс | LAN, RS-232, GPIB | ||||
| Напряжение питания | 220 В (1± 10%) частота 50/ 60 Гц; <70 ВА | ||||
| Габаритные размеры | 454 × 98 × 480 мм | ||||
| Масса | 7,3 кг | ||||
| Канал 3 (Опция) | |||||
| Параметр | Значение | ||||
| Опц. 3 ГГц | Опц. 6,5 ГГц | Опц. 12,4 ГГц | Опц. 16 ГГц | Опц. 20 ГГц | |
| Диапазон частот (синус) | 100 МГц …3 ГГц | 200 МГц…6,5 ГГц | 6,5 …12,4 ГГц | 6,5 …16 ГГц | 200 МГц…20 ГГц |
| Динамический диапазон | -27 .. +19 дБм1 | -15 .. +13 дБм | -15 .. +10 дБм | -15 .. +10 дБм | -10 .. +10 дБм2 |
| Уровень повреждения | +20 дБм | +20 дБм | +25 дБм | +25 дБм | +20 дБм |
| Тип коннектора | N-тип (6,5/ 12,4/ 16/ 20 ГГц); BNC- тип (для 3ГГц) | ||||
| Импеданс | 50 Ом | ||||
| Связь по входу | AC (закрытый вход) | ||||
| Макс. входной уровень | +10 дБм (+13 дБм тип.) | ||||
|
1 - (-15 .. +19 дБм) - в диапазоне частот 2,6 …3 ГГц; 2 - ≤-10 (200 -300 МГц); ≤-15 (300 МГц – 18ГГц); ≤-10 (18 – 20ГГц). |
|||||
